湖南湘仪h1750r高速冷冻离心机使用说明书


本使用说明书介绍了如何正确使用 H1750R 离心机。在使用(安装、运行、维护、检查等)前,请务必认真阅读本使用说明书。另外,请在理解产品的安全注意事项后再使用该产品。


注意事项

为了说明产品的细节部分,本说明书中的图例有时为卸下外罩或安全遮盖物的状态。使用本产品时,请务必按规定装好外壳或遮盖物,并按照说明书的内容进行。

本使用说明书中的图例仅为了说明,可能会与您订购的产品有所不同。

由于产品升级或规格变更,以及为了提高说明书的便利性和准确性,本说明书的内容会及时进行变更。

由于损坏或遗失而需要使用说明书时,请与本公司各区域代理商联系,或直接与本公司客服中心联系。


符号含义及说明


安全注意事项

安全及注意事项是针对本手册所描述之离心机安全操作的要求。在安装、操作、保养、维修本离心机之前请仔细阅读。了解安全及注意事项和正确的操作,可避免操作人员受到伤害和离心机的使用性能受到损伤。

由于致力于离心机的不断更新,因此本公司提供的资料如有变更,恕不另行通知,敬请谅解。

转子使用寿命:铝合金转子 5 年,超过使用寿命转子必须报废或返厂检测。

严禁使用有裂纹、腐蚀、超过使用寿命的转子。


安装与维护注意事项

 本机离心室内可能放置有转子附件及包装;安装时,请务必打开门盖检查并取出离心室的物品。

 在本机的保养过程中,任何需要去除遮盖的部分都有可能造成触电或人身伤害。对本机保养时须确保电源已经关闭,且电源线的插头已经从插座上拔下;保养工作需要由专业的工作人员进行。

替换元器件之前请务必证实是否符合本离心机要求;如果不能确定请联系本公司的售后服务。

电气方面的安全性

为降低触电危险,本机采用三芯式插头,必须与有接地线的三芯插座连接。确定墙式插座与地线连接完好。确定电源电压必须与本机使用电压相符合。

不要使用三孔变成两孔的扩展电源适配器。

不可以使用两线的扩展插座或者使用没有接地线的多用途电源适配器。

不要把装有液体的容器放在机器上或者靠近机器的地方。如果不慎打翻容器,液体可能会渗入其内部,损坏电气或机械部件。

为了避免可能的电击造成严重损害,在移动离心机之前,请先将离心机电源断开。

如果离心机损坏,请不要尝试自行修复。请交给贵单位专业技术人员或经销商或我公司售后服务工程师来处理。


防火注意事项

本机并非为分离具有易燃易爆特性的物质所设计。除非采取了必要的保护措施,否则不可对此类物质进行离心操作,也不可盛装这些物质于机内或将此类物质存放在距离心机 30 ㎝的周边范围内。


操作安全注意事项

在使用本离心机时,请您使用原厂为此离心机而设计的转子和配件。

在启动离心机之前,请确认离心室内已清理,无杂物;离心室内转子上的锁紧螺钉(螺母)是否已经拧紧。

在离心机工作时,设置转速不应超过转子最高转速;请不要用手迫使离心机转子减速或停止。

在离心机转子未停止旋转时,请不要抬起或移动离心机。

如果玻璃试管在离心时破裂,请在检查和清洁密封圈及离心室时格外小心,因为玻璃碎片可能已经插入了它们的表面。

在离心机运转时,不要打开门盖。

在离心机运转时与其他物体保持 30 ㎝的间距。在离心机工作时请不要处于这个范围内,在离心机运转时请不要将任何物体伸入离心机内。化学及生物安全注意事项

常规的操作可能包括各种溶液和测试样本,它们可能是致病的、有毒的或放射性的物质。此类物质是不可以用本离心机进行操作的,除非已经采取了必要的防护措施。

在操作之前请注意原始溶液容器上关于容器内溶液的说明。

把持这些溶液时必须小心,因为它们是具有传染性的,进行操作时必须严格按照实验室规定的操作程序与方法操作。

所有废弃溶液的销毁必须遵照环境安全与保护的要求进行。


1.产品信息

1.1. 主要技术参数

H1750R 离心机是本公司技术人员经过多年研究,汲取国外同类产品的优点,综合国内市场设计开发的最新产品。外观大方,采用 5 英寸液晶触摸屏控制,所有参数一目了然。低噪音,环保压缩机组,最高转速下温度可控制在-4°以下。有超速、超温、门盖等多种保护功能,是各级医院理想的检验仪器。


型号

H1750R

压缩机组

高性能全封闭旋转式压缩机(R134a

最高转速

17500r/min

整机噪音

62dB

最大相对离心力

26049xg

电源

AC220±22V50Hz10A

最大容量

4x100ml

整机功率

500 W

转速精度

±10r/min

外形尺寸

380x660x330mm

定时范围

1min~99min

包装尺寸

480x940x460mm

温度设置范围

-20~40

净重

48kg

温度控制精度

±1

毛重

55kg


表 1.1-1 H1750R 主要技术参数

1.2. 支持转子

1.2.1. H1750R 转子表,根据此表来确定使用的转子支持最高转速、最大相对离心力。

型号

最高转速

最大相对离心力

转子名称

容量

NO.1

17500 r/min

20692×g

角转子

12×1.5ml(2.0ml)

NO.2

15000 r/min

15840×g

角转子

12×5ml

NO.3

13000 r/min

17370×g

角转子

12×10ml

NO.4

13000 r/min

17947×g

角转子

6×50ml(圆底)

NO.5

12000 r/min

15292×g

角转子

6×50ml(尖底)

NO.6

16500 r/min

26049×g

角转子

24×1.5ml(2.0ml)

NO.7

14000 r/min

22140×g

角转子

30×1.5ml(2.0ml)

NO.8

13000 r/min

18525×g

角转子

48×1.5ml(2.0ml)

NO.9

13000 r/min

16020×g

角转子

6×8×0.2PCR

NO.10

4500 r/min

3056×g

水平转子

4×100ml

NO.11

4000 r/min

2200×g

水平转子

2×2×96酶标板


表 1.2-1 H1750R 配套的转子

1.3. 内部构造和部件名称

1.3.1. H1750R 主机外型结构


图 1.3-1 H1750R 主机外型图

H1750R 台式冷冻离心机由主机和转子等配件组成;其中主机由机壳、门盖、离心室、电器控制系统、制冷系统和显示操作部分组成。配件主要由转子和离心管(瓶)及相应的工具(根据合同要求提供相对应的配件,请参考装箱单)。

1.3.2. 电源

电源开关位于机壳右侧下部,标记有开(ON)和关(OFF)。它控制连接到离心机的电源。只有电源处在 ON(开)位置,离心机才能接通电源。

1.3.3. 门盖的操作

门盖开启和关闭采用电动门锁。在电源打开而且停止运转时,可以通过触摸“ ”按钮打开门盖,关门时,用手将门盖合上,门锁装置检测到门盖锁钩,自动启动门锁电机,将门盖锁紧;如果开始运行时没有关闭门盖,应急开锁门盖操作触摸屏会报门盖故障,具体参考故障排除信息。

注意:在机器运行过程中不能打开门盖,否则可能会造成人员伤害和机器的损坏。

在运行中突然停电,需待转子完全停止后,用 T 型扳手对准开锁孔并插到开锁轮上转动即可打开门盖。

1.3.4. 制冷系统

制冷压缩机位于离心机后下部,蒸发器围绕在离心室的周围;离心室底部的热敏元件感应出离心室内气体的温度,从而调节电磁阀的开停状态;运行时产生的热量取决于摩擦发热,与使用的转子和转速相关;采用卧式旋转式压缩机,制冷/加热双回路控制,制冷/加热速度快、效率高。制冷原理如图 1.3-4。


1.3.5. 电器控制系统

电器控制系统采用 32 位中央处理器,电机驱动采用变频控制技术,转速控制精度高,具有超速超温等多种保护功能。


控制流程如图 1.3-5:

1.3.6. 离心室

使用不锈钢的离心室,耐久性并抗腐蚀,离心室由硅胶密封垫密封。转子驱动轴和热敏元件位于离心室的底部,热敏元件持续监视离心室的温度,由于转子的尺寸和质量不同,离心室存在风阻的偏差,离心室的温度和转子的温度也不相同;微处理器计算所需要的离心室温度,通过设定所使用的转子补偿值以达到转子温度的要求;在运转期间显示的转子温度应在设定值的 2℃误差范围内(补偿以后值)。微处理器监视热敏元件并确定离心室所需的温度变化,参考图 1.3-7;如果转子温度升高超过设定温度 8℃或离心室温度超过 40℃,将会报温度故障,转子将减速或停机。


2.安装与调试

2.1. 离心机安装及要求

警告不要把本机安装在靠近易燃易爆特性物质的地方;易燃易爆气体进入运行的离心机,可能引发火灾;对离心室进行检查,在拿出离心室内的物品前,请勿开机,否则可能造成机器的损坏。

安装环境:

环境温度湿度:周围环境对离心机寿命、性能有一定的影响,离心机最好工作在允许的环境温度范围(10℃~35℃),相对湿度≤80%。

要求附近无产生较大热源的和较强震动源的实验设备。

避免安装在阳光直射、潮湿的地方。

避免安装在空气中有腐蚀、易燃性、易爆性气体的场所。

避免安装在有油污、多灰尘、多金属粉尘的场所。

安装位置提示:

离心机工作时处于高速运动状态,所以离心机应放置水平,将离心机安装在水平坚实的台面上。

 离心机两侧及后面离墙壁应有较大空隙(背面离墙壁的距离不得小于30cm),以满足离心机散热对空气流通的要求。

电源要求:电源要求: AC220±22V 50/60Hz 10A;


安装步骤:

收到货物时请检查包装箱外观应完好,如果有损坏请及时与货运商交涉并通知本公司,谢谢。

对照装箱单,核对主机、配件、随机工具、随机文件是否齐全无误。

拆除包装箱,首先拆除包装箱的上盖板,台式机请参考图 2.1-1,取出转子及配件;接着拆除包装箱前后左右四块木板,取下塑料罩,将主机从包装箱底板上搬到安装地点,安装地点应该是水平结实,调整机器位置使的所有的橡胶脚受力均匀;(本系列机型一般较重,请搬运时最好由三到四个人)最后将包装箱及包装填充物作相关妥善处理以免造成环境污染。


 确认电源电压与本机要求电压一致(查看机器后面插座处的电源电压标示,本机使用的电源为单相三线制交流 220V, 50/60Hz,10A 的电源),把本机配备的电源线的插头端与离心机上的插座先连接,然后将电源线的另一端的插头插入外接电源插座,将离心机右侧面电源向有“1”字样的一端按下,接通电源。

打开门盖:接通电源,触摸“ ”按钮打开门盖;对离心室进行检查,拿出除转子以外的物品,清理干净离心室。

转子的安装:

转子检查:将转子从包装箱拿出,仔细检查转子在运输途中有无损伤变形,转子体有无裂纹,腐蚀斑点,如发现有上述任何一种情况,请立即停止使用该转子,并与产品供应商联系。

2.2. 离心机调试

1. 按第 3 部分的操作步骤进行操作,开机前首先确认一下转子是否有松动,离心机是否调水平、与水平面接触是否牢固,关上离心机门盖,如果无异常则空负载运行,最大速度设置为 1000r/min,开机运行至 1000r/min 后,再把最大速度设置为 2000r/min,当速度运行至 2000r/min 后,再依次递加1000r/min 直到本机所带转子支持的最高转速为止,如果无异常现象,按第 2 步操作带负载调试。

2. 配制最大负载,使用水平转子,应该用手按一下挂杯,看是否有卡杯现象,如果没有异常现象,则开始运行,最大速度设置为 1000r/min,开机运行至1000r/min后,再把最大速度设置为2000r/min,当速度运行至2000r/min后,再依次递加 1000r/min 直到本机所带转子支持的最高转速为止;如无异常,则调试成功。

3.面板显示与操作

3.1. 控制面板操作说明


3.2. 操作步骤

1) 转子和试管检查:操作者在使用前,必须认真检查转子、试管。严禁使用有裂纹、有损伤的转子、试管,否则有可能造成机器损坏或人员伤害。

2) 安装转子:

用双手抱握住转子底部,将转子垂直落放在电机驱动轴上,放入压紧组件,用 T 型扳手顺时针旋转螺钉至转子压紧转子,最后拧紧转子盖。

3) 离心管加液及放置:

离心管加液应尽量一致,然后中心对称放入转子,转子中对称的两个离心管应该等重。离心管必须成中心对称放置,否则会因不平衡而产生振动和噪声。放置好负载后,如果使用的转子带有盖子,请旋转好转子盖。检查转子安装是否到位和稳固。水平转子的所有空间位置必须装载同类的离心管。相关离心管已经配设转子空间位置标识。这些离心管仅允许装载在规定的转子空间位置。已标明转子内置放位置的悬架,只允许使用在所指定的位置。水平转子以及离心管仅允许对称装载。离心罐在水平转子所有吊篮内必须均衡地布放。允许的配合比可参阅“附件:转子和配件”。对于角转子,其所有空间位置必须满载。

4) 在某些悬架上,已经注明其最大负载重量、或者其最大负载重量以及整套悬架的最大负载重量。这些规定重量不得超越。例外情况,可参阅" 最高转速设置注意事项"。最大装载重量说明涵括适配器、机架、离心管以及其装载料的总重量。

5) 附设橡胶底垫的离心管时其下面的橡胶底垫数目必须一致。仅允许在离心机外给离心管装料。离心管装料以及振荡期间需防止液体流入离心室。不得超过离心管制造商规定的最大装载量。

务请注意离心管内的填料高度是否均等,以尽可能减小离心管内的装料重量差。

6) 门盖的关闭:将门盖向下关上,门锁装置检测到门盖锁钩,自动启动门锁电机,将门盖锁紧。如果门盖未关上时,触摸 按钮,离心机不能启动运转,显示界面显示“门盖未关”故障信息;触摸故障信息显示区域,清除故障显示,重新关好门盖。

7) 接通电源:把电源开关按向“1”的一端;

触摸屏显示界面,接通电源后触摸屏将会显示初始界面“厂家 LOG”,大约 3 秒钟后进入主界面并显示相应的参数值;如图 3.2-2、3.2-3;



8) 设置运行参数:

A. H1750R 离心机的转子号、转速、时间、温度、加/减速时间设置:

停止状态下,可以设置程序,转子号、转速、时间、温度、加/减速。

运行状态下,可以设置转速、时间、温度、加/减速档位。

a) 设置转子号:触摸“转子1”按钮,进入转子库界面,触摸相应的转子参数行选中本次工作的转子号,并按 确定键(只有在停机状态下才能设置转子号,本机只带一个转子,不开启转子识别功能)


注意:转子号的设置必须与安装的转子号一致;错误设置转子号,可能使转子超速运行,发生事故。

b) 设置转速:触摸“0”按钮,进入转速设置界面,通过触摸键盘[0~9]输入本次工作的最高转速;再按OK键保存当前设置并自动跳到温度设置状态;如果设置时间后没有按下OK则设置无效。(参考 1.3 支持转子,确认所使用的机型对应的转子支持的最大转速)。


c) 设置时间:触摸“00:00”按钮,进入时间设置界面,通过键盘[0~9]输入本次工作的时间,温度设定范围 00:01~99:59,当设置为99:99 时,离心机将长时间运行;再按OK键保存当前设置并自动跳到温度设置状态;如果设置时间后没有按下OK则设置无效。


d) 设置温度:触摸“20.0”按钮,进入温度设置界面,通过键盘[0~9]与“+/-”输入本次工作的温度,温度设定范围-20~40℃,再按OK键保存当前设置并自动跳到转子设置状态;如果设置时间后没有按下OK则设置无效。

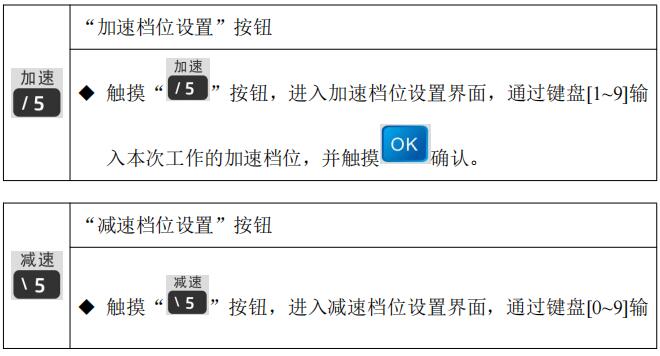

e) 设置加速档位:触摸“/5”按钮,进入加速档位设置界面,通过键盘[1~9]输入本次工作的加速档位,再按OK保存当前设定的参数并自动跳到减速时间设定状态,如果设置后没有按下OK则设置无效。


设置减速档位:触摸“\5”按钮,进入减速档位设置界面,通过键盘[0~9]输入本次工作的减速档位,再按OK保存当前设定的参数并自动跳到加速时间设定状态,如果设置后没有按下OK则设置无效。


9) 启动和停止运行:

对离心室进行检查并拿出除转子以外的物品前切勿开机,否则可能损坏机器。

严禁超速使用转子;因超速使用可能造成机器的损坏,甚至造成人员伤害。

在离心机运行时,严禁抬起或者移动离心机。

在转子旋转时严禁打开门盖。

a) 启动:触摸 启动 按钮启动离心机。

b) 自动停止:设置的运行时间倒计时到零时,离心机自动减速停止运行,当转速等于 0 时,才可以打开门锁。

c) 人工停止:在运行中(运行时间倒计时未到零)触摸 停止 按钮离心机减速停止运行,当转速等于 0 时,才可以打开门锁。

10)离心管的取出:当转子停止旋转后,触摸“开盖” 按钮开门盖,将离心机右侧电源开关按向字符“ OFF”一端,切断电源,取出离心管。

11) 卸转子:双手握住转子体对称位置,垂直向上用力往上提,使转子体锥面与驱动轴锥面脱离接触,取出转子后将其放在平铺柔软物的平整的桌面或地面。

12)关闭电源:工作完成后,应关闭电源并拔出电源线插头。
